防水防油整理劑

HOLPOSON®C8

HOLPOSON®C8 是八碳含氟整理劑 ,賦予各種纖維優良的防水防油性、柔軟的手感以及耐洗性。適用于棉、滌綸、纖維素 纖維及其混紡織物,且具有優良的機械穩定性及連續性能。HOLPOSON®C8 為高濃體氟系整理劑 ,經后整理后的織物具有耐久高級別的防水防油性能。且可以適合于如下標準：防水AATCC 22、防油AATCC118等檢測標準。

一、物化性能

外觀               白色偏淡黃色液體

pH                 酸 性

比重(20℃)         1.1

含固量:            25％±5％

離子性             弱陽離子

二、使用方法

HOLPOSON® C8 防水劑 通常通過浸軋法加工使用。

推薦配方：標準處方的使用濃度根據對象纖維材料不同, 一般情況下標濃度為:

防水防油整理劑 HOLPOSON® ECORING C8：20-50g/L

干燥條件                   100～120℃ ×1～3分鐘

焙烘條件                   150～170℃ ×1～3分鐘

產品性能

1. 優良的防水性 — HOLPOSON® C8 賦予棉等纖維素 纖維、滌綸、尼龍等合纖及其混紡交織物優良的防水性和防油性。

2. 穩定性 — 加工效果具有優良的耐久性,水洗后自然晾干后能夠重新恢復良好的防水性。

使用示例

加工方法/條件：一浸一軋,干燥→焙烘, 170℃定型60秒.

試樣布：滌綸織物（100％）,軋液率50％

    T/C(65/35)未染色布,軋液率55％

       純棉平紋,軋液率70％

加工配方：防水防油劑 HOLPOSON® ECORING C8,30g/L

         防水防油交聯劑 HOLPOSON®HFM,15g/L

          柔軟劑 RD-WPW,10g/L

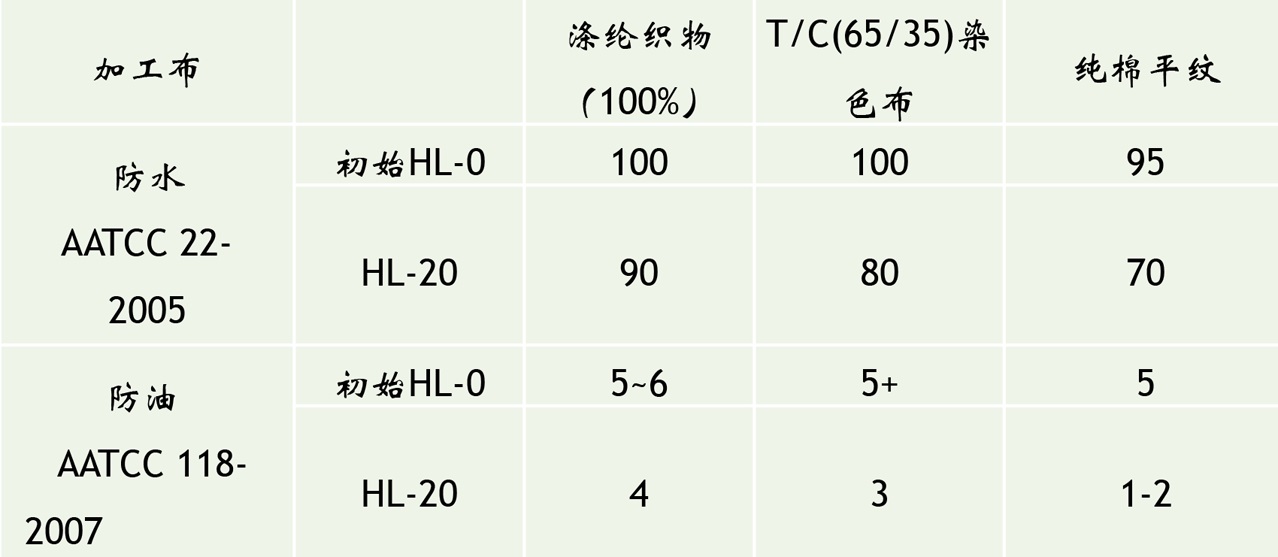

評測結果

使用注意事項

1.含氟加工劑 通常具有加深顏色的效果.請提前確認好加工后的成品顏色.

2.含氟防水加工劑 會有對加工布料的各種特性(強度,柔軟性,滑移,帶電性等),色調,堅牢度帶 來影響的情況發生.使用時,事前請做好充分的預備試驗.

3.本品可以拼用抗靜電劑 /柔軟劑 /滲透劑 等其它助劑 ,請事先充分確認其相容性及對防水防油性的影響.調液時,請先將各種加工助劑 至少稀釋2-3倍以上后再混合.

4.注意稀釋本品時請用40℃以下的水.加工中請將工作液溫度控制在40℃以下.

5.工作液的PH值請調節在7以下弱酸 性,在強酸 性和堿 性的條件下會影響防水防油性能.

6.請盡早使用調配好的工作液,避免加工液的再使用.

7.請將布料充分洗凈,盡量減少殘留的親水物或離子性物質.

8.由于樹脂渣易堆積在輥筒上,加工一定時間要及時熱水清洗,不可長時間暴露在干燥環境下,否則干燥時間太長會粘棍不易去除。

保管上的注意事項

1.本產品請在5-35℃的范圍內,避免直射陽光,密閉保存.在冷凍和長期高溫下的保存,有可能對品質產生不好的影響.

2.將本產品從容器中取出時,請先攪拌均勻.

3.本資料記載的內容僅提供對用戶有用的信息,并不作任何保證.

4.請閱讀MSDS并正確使用本產品.

5.本品為非易燃品,貯存、運輸、使用方便。
